LAS NORMAS SON UNA PARTE FUNDAMENTAL
Nuestras vidas diarias por una multitud de razones. Abren canales de comunicación y comercio, fomentan la comprensión de productos, aseguran la compatibilidad, permiten la producción en masa y, lo más importante de todo, forman la base para el mantenimiento de la salud y el logro de la seguridad y un nivel más alto de vida. Estamos literalmente rodeados de normas. Los edificios en los que vivimos, los aviones en los que volamos, las carreteras por las que viajamos, las computadoras que operamos e incluso las ropas con las que nos vestimos están todas fabricadas con normas como base. Todas estas cosas funcionan sin problemas y de forma eficiente si las normas bajo las que fueron fabricadas fueron desarrolladas y aplicadas de la forma correcta. Debido a la creciente importancia de las normas, se ha desarrollado este manual para proporcionar un mejor entendimiento de cómo y porqué se inician y se usan las normas. Éste explica cómo las industrias privadas y las públicas desarrollan las normas.
http://puentes.galeon.com/images/traccycompr.jpg
¿Qué Es Una Norma?
Una norma es un idioma en común que fomenta el flujo de bienes entre el comprador y el vendedor y que protege el bienestar general. El diseño de edificios provee un ejemplo de esto. Cuando los arquitectos diseñan un edificio, estipulan exactamente el acero que se requiere haciendo referencia en los planos a la especificación de la norma. Por ejemplo, puede que hagan referencia a “ASTM A 36”, que es una especificación del acero estructural. Este documento en particular es la mejor y más simple forma posible para comunicar a un contratista el tipo de acero deseado en términos de composición, solidez y calidad. La especificación A 36 de ASTM es un documento de tres páginas que describe los requisitos con los que debe cumplir el acero. Los arquitectos no tienen que consultar volúmenes de libros de referencia y gastar resmas de papel y costosas horas para describir el espesor del acero, la resistencia a la tensión y otras características. Miles de normas como estas están disponibles en la actualidad y gracias al idioma en común de la normalización, los compradores y los vendedores tienen menos dificultades comunicándose entre ellos.
ASTM International
La diversidad de los miembros de ASTM es quizás su calidad más sobresaliente, y es en gran parte lo que distingue el proceso de desarrollo y aprobación de ASTM del de otras organizaciones. En ASTM el desarrollo de normas significa colaborar codo a codo con los competidores, clientes, organismos de regulación y otros grupos interesados de todo el mundo para debatir asuntos técnicos, compartir información relacionada con la investigación e intercambiar conocimientos. Por medio del proceso de ASTM estos grupos interesados aprenden a explotar su diversidad y a colaborar entre ellos para resolver sus diferencias durante el proceso de desarrollo de normas y no después. Junto con este sistema cooperativo para el desarrollo de normas se encuentra el asegurar un proceso justo por medio de:
1) un equilibrio requerido de intereses entre los productores, los usuarios y los miembros generales y
2) un proceso de votación que asegura la observación de las reglas.
El proceso de ASTM supera lo que las entidades podrían hacer individualmente debido a que enlaza las diferentes tecnologías, combina recursos y sobrepasa las diferencias entre los competidores. Como resultado se obtiene un producto de la más alta credibilidad, integridad y aceptación en el mercado. El entendimiento de la jerarquía que existe dentro de ASTM es fundamental para el reconocimiento del valor del proceso de desarrollo y aprobación de las normas de ASTM. La jerarquía se compone de tres niveles básicos: los comités principales, los subcomités y los grupos de trabajo. Los grupos de trabajo realizan la mayor parte del trabajo preparativo y de la investigación que forman la base para el desarrollo de los proyectos de las normas. Una vez que el grupo ha completado su trabajo, pasa esos proyectos por los diferentes niveles de la jerarquía para su revisión y votación. La norma debe obtener la aprobación del subcomité, del comité principal y de la Sociedad antes de convertirse en una norma oficial de ASTM. Los requisitos de las votaciones se ejercen en cada uno de los niveles para asegurar un proceso justo. Cuando el proyecto ha sido revisado y aceptado en todos los niveles, éste se convierte en una norma de ASTM y se publica. Dependiendo de la necesidad para la norma, el desarrollo del proyecto y la aprobación pueden llevarse a cabo en sólo unos meses, en un año o en más tiempo.
Sobre ASTM International
Fundada en 1898, ASTM INTERNATIONAL es una organización sin fines de lucro que proporciona un foro mundial para el desarrollo y publicación de normas de consenso voluntario para materiales, productos, sistemas y servicios. Las normas de ASTM se aceptan y se usan en la investigación y el desarrollo, la prueba de productos, los sistemas de calidad y las transacciones comerciales en todo el mundo.
https://www.google.com.co/search?q=astm&espv=2&biw=1366&bih=667&source=lnms&tbm=isch&sa=X&ved=0ahUKEwiyydCIr57JAhVH5iYKHV5UC0AQ_AUIBigB#imgrc=6GfdyM9sUYWqRM%3A
Acceso A Las Normas
Un indice online de 11.000 normas de ASTM le permite ubicar normas de ASTM en 130 áreas diferentes de la industria. Disponible en el Website de ASTM (www.astm.org), el índice online facilita la búsqueda de normas por palabra clave o por su número de norma, y permite el acceso a los títulos y los ámbitos de todas las normas de ASTM. El texto completo de cualquier norma de ASTM se encuentra disponible en forma electrónica o impresa a través del Website o a través del Departamento de Servicios al Cliente de ASTM International (610/832.9585).
NORMAS
ASTM E8:
ENSAYO DE TENSION E8 y E8M
https://aliciadiazcobo.files.wordpress.com/2011/12/traccion.gif?w=560
http://html.rincondelvago.com/000536940.jpg
La ASTM define E8 ,E8M - 09 como Métodos de Prueba Estándar para Pruebas de Tensión de Materiales Metálicos . Estas pruebas de tensión proporcionan información sobre la resistencia y la ductilidad de los materiales en tracción uniaxial Esta información puede ser útil en las comparaciones de los materiales, el desarrollo de aleación, control de calidad y diseño en determinadas circunstancias. Los resultados de las pruebas de tensión de las muestras a máquina a las dimensiones normalizadas de las partes seleccionadas de una pieza o material no del todo puede representar la fuerza y propiedades de ductilidad del producto final completo o su comportamiento en servicio en diferentes ambientes. Estos métodos de ensayo cubren los test de tensión de los materiales metálicos en cualquier forma a temperatura ambiente, en concreto, los métodos de determinación de la resistencia a la fluencia, fluencia, resistencia a la tracción, el alargamiento, y la reducción de la superficie.
ASTM E8 describe métodos de prueba de tracción para determinar el límite elástico, punto de alargamiento de rendimiento, resistencia a la tracción, elongación y reducción de área de productos metálicos. Se aplica a los materiales metálicos en cualquier forma, incluyendo: hojas, láminas, alambre, varilla, barra, tubo, y el tubo.Para cada uno de estos tipos de muestras, la norma define geometrías y dimensiones adecuadas, que requieren soluciones específicas de agarre que son críticos para la realización de una prueba exitosa. Los tipos más comunes de los especímenes son rectangulares y redondas.
Para la prueba de especímenes tipo rectangulares utilizamos una variedad de mordazas de acción de cuña mecánicos, incluyendo manual, neumática, hidráulica y con caras planas dentadas. En el caso de muestras redondas, sugerimos usar caras vee-serrado o roscado, que dependen de la geometría de los extremos del espécimen. Para probar alambres finos que normalmente utilizamos espinal y de hilo mordazas neumáticas que distribuyen adecuadamente la carga en una larga sección del cable para evitar los frenos en la zona de sujeción. Preparación inadecuada de las muestras es a menudo la razón de los resultados de pruebas insatisfactorias. Para asegurar resultados exactos y precisos, las muestras deben ser mecanizados con cuidado.
Para garantizar resultados exactos, Las Máquinas de ensayos universales cumplen o exceden las especificaciones de precisión requerido por la norma ASTM E8. Bluehill ® Software proporciona funciones estándar para realizar ensayos de tracción con facilidad y precisión. Para conocer los requisitos de las pruebas más complejas que requieren el cambio de la velocidad en diferentes puntos o para las tasas estresantes o hacer esfuerzos específicos, se recomienda utilizar el módulo de aplicación Bluehill 3 Metales. Este módulo también nos permite calcular resultados como punto de fluencia de elongación, y el rendimiento superior e inferior según las indicaciones de la norma ASTM E8.
diagrama de tensión de un metal
http://historiaybiografias.com/archivos_varios4/metales1.jpg
Al realizar mediciones de tensión, como la tensión correspondiente al límite elástico, por lo general se utiliza, el AutoX750. El uso de un extensómetro automático ayuda a reducir la influencia del operador en la prueba al mismo tiempo garantizar datos precisos. Otras opciones de extensómetro que se pueden utilizar para satisfacer E8 son la serie 2630 de extensómetros de clip-en axiales, nos permiten determinar el alargamiento de rotura sin exponer el equipo a los daños resultantes de la energía liberada.
http://www.instron.com/~/media/images/instron/catalog/testing-solutions/by-test-type/tension/welds/detail2---hdx-tensile-pipe.jpg
fuerzas que actuan en un ensayo de tension
ASTM E9:

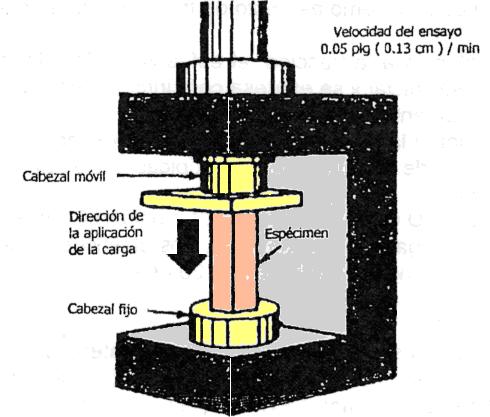

ENSAYOS DE COMPRESION E9
http://raultecnologia.files.wordpress.com/2009/02/compresion.gif
https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj8TNXo_7huh29HvswO2GxHcv_mYKmk_gEeqX4sqaVxl2DZ80yNo7DAEyN5BYoX5J2PJQ74efK7nXOelRKH1tgYyErQH8MuLk62p_VrSoz8NO0nOCOUfyMK-gRwK1luETzrkSDZ3_IA86k/s1600/tracci%25C3%25B3n01.JPG
Los datos obtenidos de un ensayo de compresión puede incluir el límite elástico, el límite de elasticidad o módulo de Young, la curva de esfuerzo deformación, y la resistencia compresión . En el caso de un material que no falla en la compresión por una fractura en el desgrane, resistencia a la compresión es un valor que depende de la deformación total y la geometría de la muestra.
http://www.oni.escuelas.edu.ar/olimpi2000/santa-fe-sur/ensayodemateriales/Ensayos/Images/Compre46.jpg

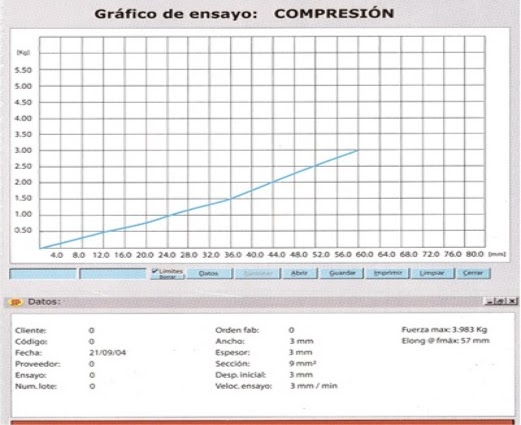

gráfica de toma de datos de un ensayo de compresión
https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj8TNXo_7huh29HvswO2GxHcv_mYKmk_gEeqX4sqaVxl2DZ80yNo7DAEyN5BYoX5J2PJQ74efK7nXOelRKH1tgYyErQH8MuLk62p_VrSoz8NO0nOCOUfyMK-gRwK1luETzrkSDZ3_IA86k/s1600/tracci%25C3%25B3n01.JPG
Referencias Bibliográficas:
- El manual de la normalización, Una guía para la comprensión del desarrollo de normas hoy día (en linea) Disponible en: http://www.astm.org/GLOBAL/images/Handbook_Sp.pdf
- Melina VIctoria Urrutia Herrera ( Ing. Industrial); Cinthia Melissa Bustillo Calidonio ( Ing.Industrial); Janzy Lorena Salinas (Ing. Industrial/(8 ago. 2010 ) NORMAS ASTM PARA PRUEBAS MECÁNICAS por Laboratorio Mecánica de Materiales
UNIVERSIDAD NACIONAL AUTÓNOMA DE HONDURAS FACULTAD DE INGENIERÍAS (En linea); disponible en:
https://sites.google.com/site/labmecanicadematerialesunah/noticias/normasastmparapruebasmecanicas
- ASTM E8 Pruebas de Materiales Metálicos; ASTM E8 Ensayo de tracción de materiales metálicos utilizando Extensometría automática, (En Linea)
Disponible en:
http://www.instron.com/en/testing-solutions/by-material/metals/tension/astm-e8---automatic-extensometry
